互动滑轨显示屏解决方案

浏览:1099
  在生活当中,有很多新鲜的事物逐渐的被人们所接受,那么今天我们要和大家所讲到的这个 就是“滑轨屏”了,不知道朋友们有没有听说过它呢?其实这种新兴的产品就是在提前设定好的 轨道上面放置一个屏幕,而且它还是可以自由滑行的,是现在比较流行的一种媒体展示的事物。 这种屏幕是可以和大家进行较好的互动的,当屏幕滑行到一边的时候观众们就可以去推动并且触 摸它,这样的话,就可以让接触到它的人能够更好以及更加直接的了解到屏幕上所显示的内容了, 也能够让大家的热情变得更加的高涨。

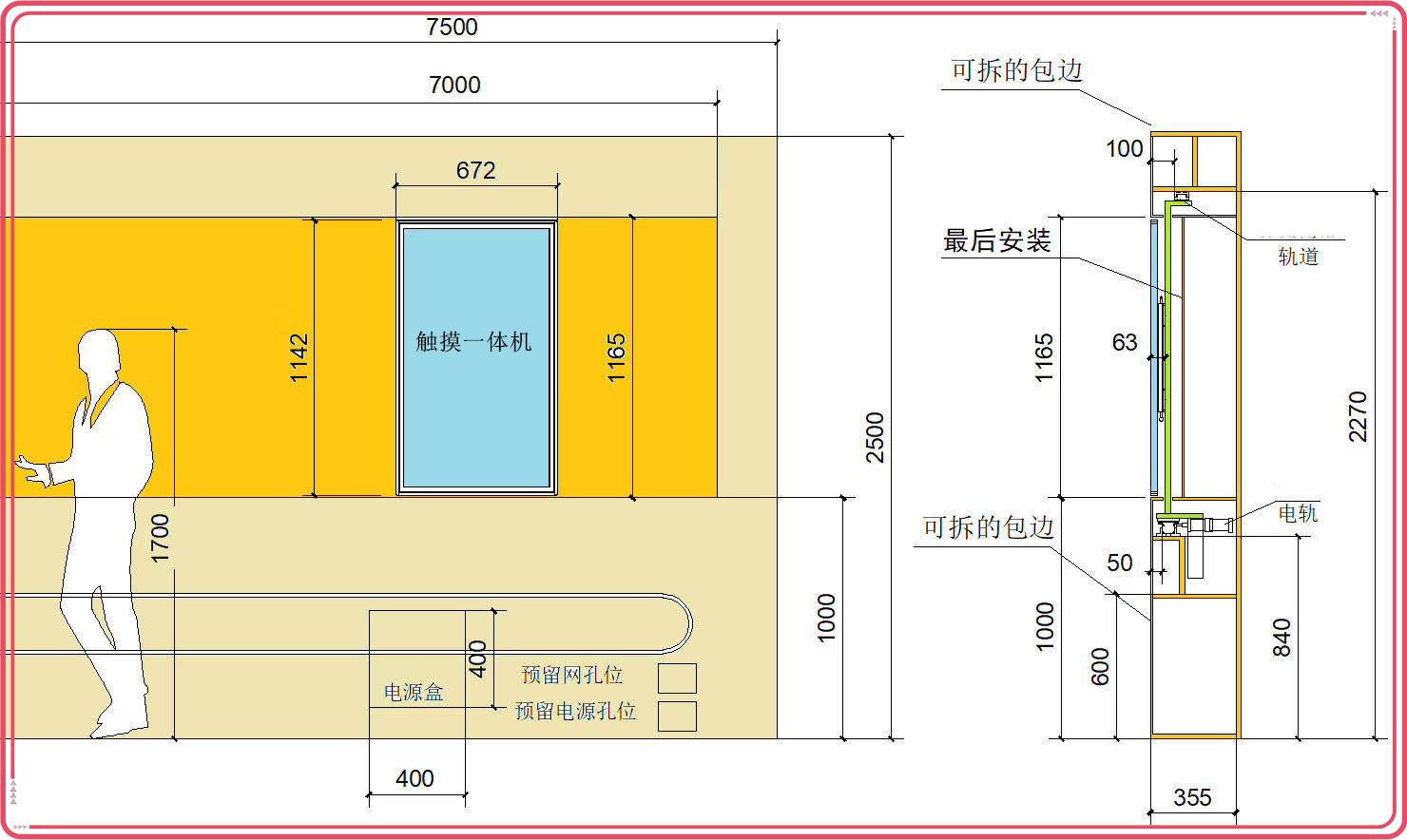

  兴彩光电互动滑轨屏一种新型的多媒体展现解决方案,能够在轨道上滑行的触摸一体机,在相似坐标 轴的展墙上布置展板或液晶拼接屏作为背景墙,同时在前面安装一组可滑动的机械构造以悬挂触 摸一体机。通过内置传感器来计算电机转动角度,从而计算电机转动的圈数来获取 实时的位置, 当触摸一体机在轨道上移动时,当传感器测量到相对应的位置便会自动播放相应的内容,内容能 够是图片、文字或者视频。电动滑轨屏由定制电动滑轨、触摸一体机(电视等)、内置传感器构 成。
  兴彩光电互动滑轨屏采用触摸一体机来对滑轨互动来控制移动,滑轨系列分为手动滑轨、电动滑轨, 可广泛运用各种展示宣传环节。该产品以滑动的形式将实体产品结合背景图画内容以全新方式展 现在客户面前,具有趣味性与科技感。

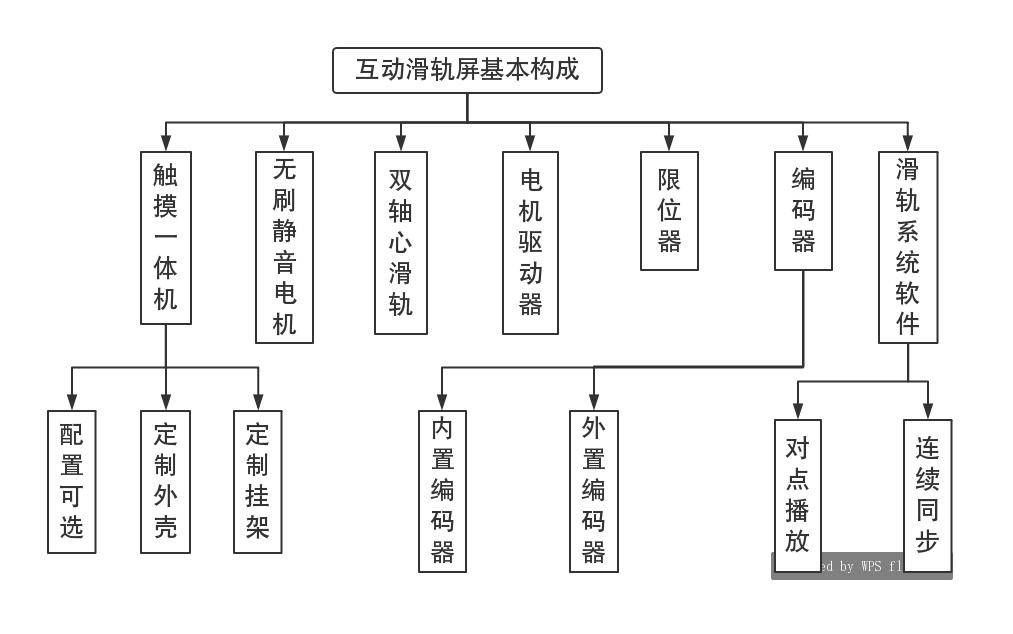

一、滑轨屏设备介绍

1、控制程序:控制移动电机,互动滑轨屏要滑动起来都要靠这一套控制程序。

2、导轨滑轮:使用导轨和凹形滑轮配合完成滑动。

3、坦克链:坦克链 3CM 宽开槽大于 15CM 深以完成更好的滑行。

4、挂架:一体机挂架用来挂屏幕,根据屏幕的大小定制。

5、滑轨屏幕:使用液晶屏也可以使用 LED 屏,现在还有很多场合使用电视来定制互动滑轨电视。

二、滑轨屏原理介绍
    通过特殊设计机械滑轨控制装置,结合触摸一体机等显示设备,实现对屏幕内容的互动控制,
   通过电机内置的传感器返回的实时位置信息,在相应位置上设置不同的触控点,当显示屏运动到
   设置好的节点时,相关内容就会被触发,显示屏上就会自动切换到相应内容。


三、滑轨屏功能
1、播放功能:观众用手推动、触摸、遥控液晶屏移动,即可切换播放内容。
2、触摸功能:支持触摸屏互动,然后通过不同触点可以让液晶屏显示相对应的不同内容。
3、存储功能:表现形式多样,而且内容丰富,播放画面与背景墙内容紧密结合,可以是图片、 文字或者视频。

四、产品参数

类别
配件参数名称
规格








互动滑轨屏
导轨长度
0-50M
导轨驱动方式
电动(手动)
电机
DC24V 无刷静音电机、150W、3000
电机驱动器
输入 DC9V~ 60V、RS485 串口MODBUS-RTU 通讯协议
内置编码器
测量误差精度± 2 mm(集成在电机上)
工业电源
输入 AC110V~240V、输出 DC 24V






显示区域(mm)
( 21.5-86 )寸
最大分辨率
1920×1080
显示色彩
16.7M
点距(mm)
0.484×0.484
可视角度
170°/170°
亮度
450cd/㎡
对比度
1000:1
响应时间
4ms
使用寿命(hrs)
≥60000




规格
高精度红外线式多点触摸屏
定位精度
±2mm
透光率
≥92%
硬度
7H
点击方式
10 点触摸
响应时间
≤10ms
输出分辨率
4096×4096
使用寿命
单点大于 6000 万次




主板(可选)
工控主板
CPU(可选)
I5-6200U
内存(可选)
DDR3 4G
硬盘(可选)
120G 固态硬盘
USB2.0/串口
USB 接口即插即用,内置 USB 口四组
COM
1
音频
喇叭
内磁式立体功放,2.2W 功放板 8Ω10W 喇叭 2
网口
RJ45
外置 RJ45 八芯标准网络接口
输出
信号接口
VGA、HDMI
OSD 显示
菜单语言
中文/英文(需多种语言可选)


输入电压
交流 100~240v 50/60HZ
最大功率损耗
≤280W
待机功率损耗
≤3W
材质
防尘防爆钢化玻璃、冷轧板钢制机柜


外观颜色
白色/黑色/客户订制
外形尺寸
630X370X38mm
安装方式
壁挂式

环境
工作温度/湿度
0℃~50℃/20%~80%
存储温度/湿度
-10℃~60℃/5~95%


五、互动滑轨屏的应用优势
1、这种互动方式会更吸引参观者来观看,更好得做到宣传的作用。
2、显示屏所承载信息量巨大,要比图片文字更节省场地,可以将更多得表达主办单位想要传递的 信息。 3、一旦参观者走近该展项,触摸滑轨屏实现讲解自动化控制,可以多个检测点同时控制,使整个 展厅更加生动随机,真正实现省电节能,低碳环保。 4、即使枯燥的文字形象的展示在视频上,让人也有阅读的兴趣,而且还减轻解说员的负担,让空 等更加自动化。

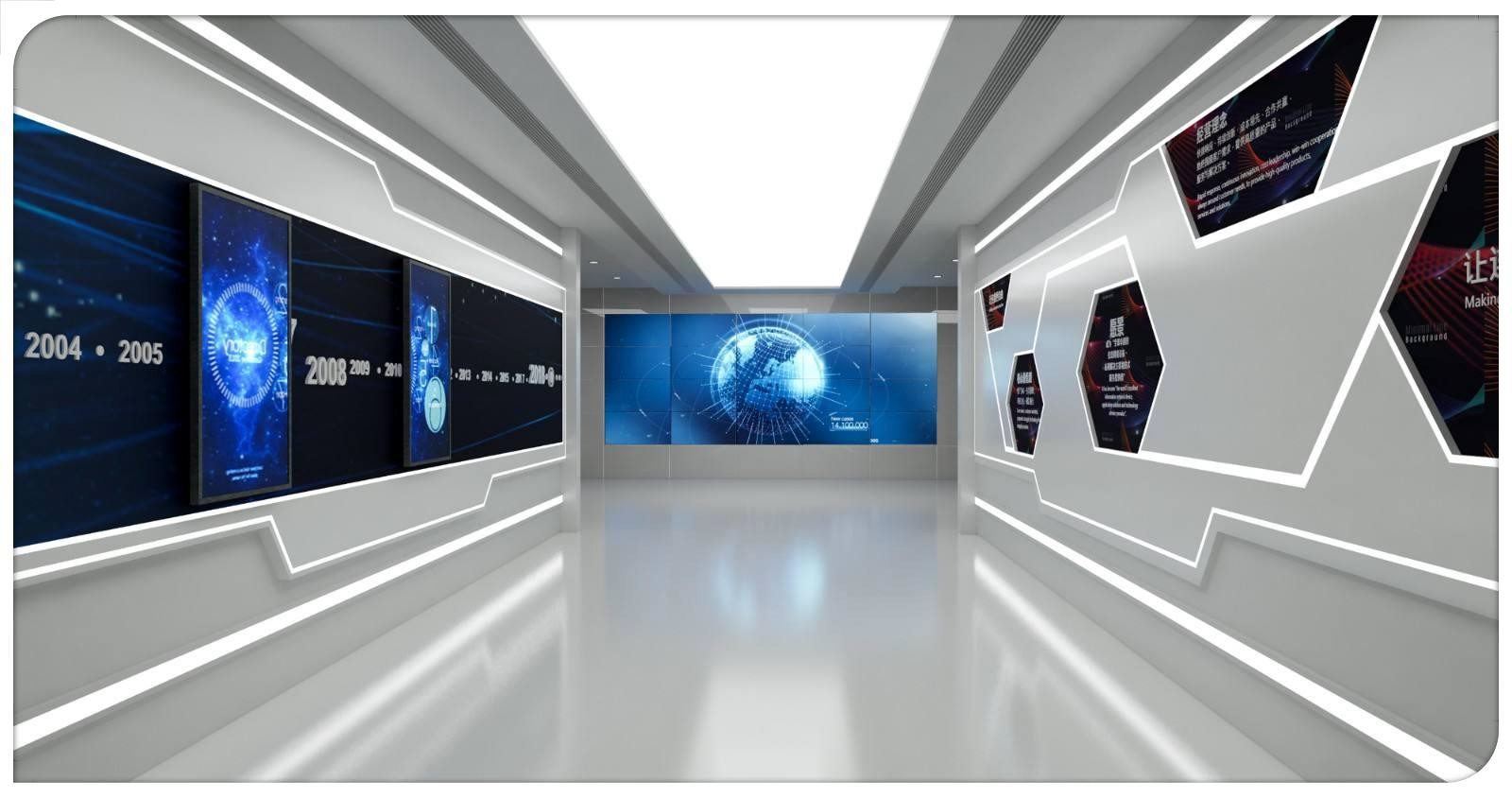

滑轨屏作为一个高科技的展厅显示设备,其最大的特点就是互动性非常强,在博物馆、纪念 馆等等多媒体展厅中倍受青睐。
